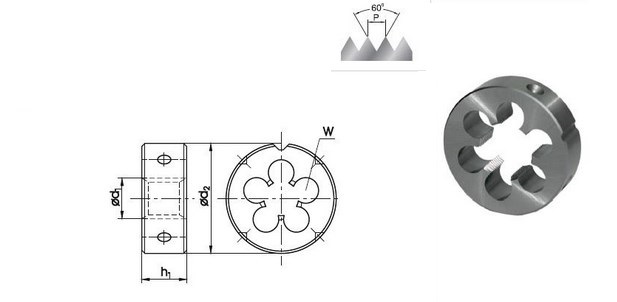

Narzynka HSS 800 zgodna z DIN-EN 22 568 nacina gwint
metryczny zwykły. Materiał, z jakiego została zrobiona narzynka – wysokowydajna
stal szybkotnąca – charakteryzuje się wysoką odpornością na zużycie. Narzynka
jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i
niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki
należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia
większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle
względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta
musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.

Dane techniczne:

•


  Średnicanominalna gwintu: M10



•


  Skokgwintu: 1,5



•


  Średnicazewnętrzna (d₂) x grubość
  narzynki (h₁): 30 x 11 mm



•


  Otworywiórowe (W): 4



•


  Materiał: HSS



•


  Nakrój:1,75P



•


  Tolerancja:6g



•


  Średnicapręta do wykonania gwintu: 9,85
  mm
