Narzynka M18*2,0 Artpol

Narzynka M18*2,0

Narzynka HSS 800 zgodna z DIN-EN 22 568 nacina gwint
metryczny zwykły. Materiał, z jakiego została zrobiona narzynka – wysokowydajna
stal szybkotnąca – charakteryzuje się wysoką odpornością na zużycie. Narzynka
jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i
niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. Przed użyciem narzynki
należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia
większych obciążeń krawędzi tnących. Narzynka powinna być ustawiona prostopadle
względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica
pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.

Dane techniczne:

•


  Średnica
  nominalna gwintu: M18*2,0

•


  Skok
  gwintu: 2,5



•


  Średnica

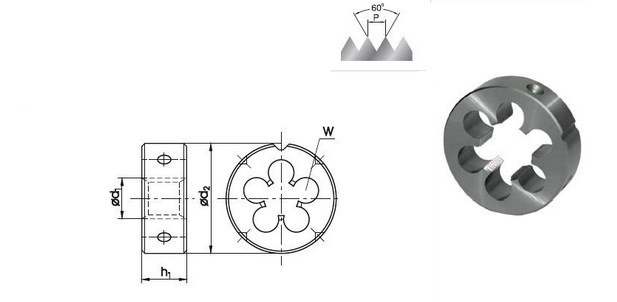

  zewnętrzna (d₂) x grubość narzynki (h₁): 45 x 18
  mm



•


  Otwory
  wiórowe (W): 5



•


  Materiał:
  HSS



•


  Nakrój:
  1,75P



•


  Tolerancja:
  6g



•


  Średnica pręta dowykonania gwintu:
  17,79 mm
